多重工業級品控保障。全功能設計，網絡適配性強，強烈推薦在各類大型無線集群項目和復雜網絡環境中使用。
支持三基色 ¦ 智能描點 ¦ 環境監測 ¦ 十字屏/T型屏 ¦ 節目播放監看；

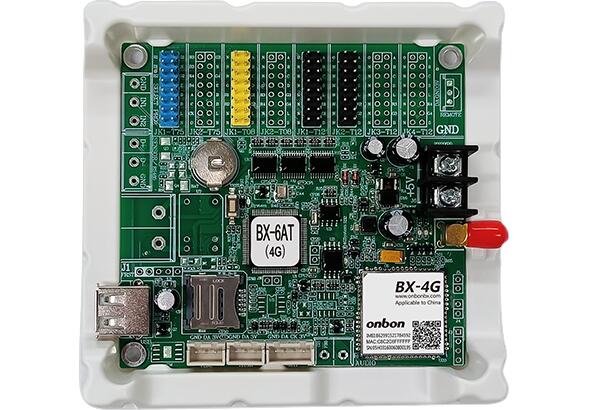

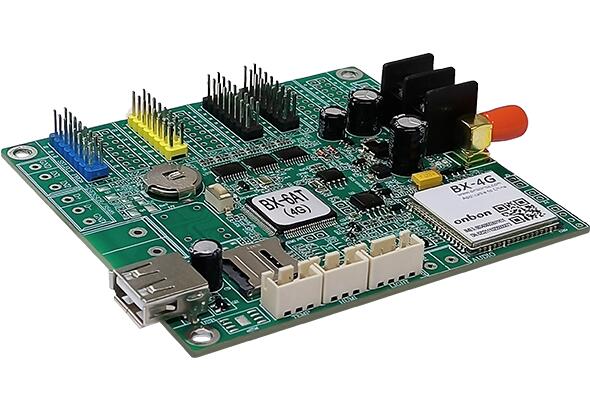

板載無線4G模塊，外置4G專用天線；
板載溫度/溫濕度/亮度傳感器接口，板載紅外遙控頭接口；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率；
便捷接入iLEDCloud云平臺、 iLEDSys平臺（企業版/獨立布署）
訂單熱線：
0512-36912677/88/99
2020版六代產品傾心打造“多場景 ? 全功能”大工程LED顯示屏項目專用控制器
符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》
1. 功能強大
⑴ 支持三基色。支持智能描點，便捷適配各種特殊模組和全彩模組；
⑵ 全系列支持中英文語音播報功能，滿足項目語音需求；
⑶ 全系列支持wifi無線通訊，滿足手機APP操控需求；
⑷ 全系列支持4G無線通訊，滿足云平臺信息發布和終端設備管理需求；
⑸ 全系列支持環境監測功能；
⑹ 全系列支持十字屏、T型屏功能；
⑺ 6K系列內置多組中英文字庫，支持全球近20個語種字庫；
⑻ 6E系列支持超長、超高、超大帶載：長度≤8192點，高度≤1024點，最大像素數4096K；
⑼ 6K系列和6E系列支持多組動態區域和實時信息更新；
⑽ 全系列畫面移動速度任意調節，畫面移動超級平滑。6E系列極限帶載下畫面移動速度超過240點/秒；
⑾ 6X系列支持MODBUS工業總線，大大增強了LED顯示屏在工業設備配套和工業現場應用的能力；
⑿ 全系列產品支持在系統配置和修改IP，支持IP群組設置，自動檢測MAC沖突和IP沖突；
⒀ 全系列產品不分型號，實現U盤節目通配上傳；
⒁ 全系列支持蒙古文、希伯來文、阿拉伯文等任意排版規則，輕松實現橫屏豎排。
2. 接口豐富，工藝精良
⑴ 板載亮度/溫度/溫濕度傳感器接口、紅外遙控頭接口、RS485環境傳感器接口；（BX-6MT/6A系列除外）
⑵ 板載繼電器開關；（BX-6MT/6A系列除外）
⑶ 板載2/4位節目選擇接口（6E系列4位，其它2位）；（BX-6MT/6A系列除外）
⑷ 板載全通訊接口
6K/6M/6E系列標配網口+RS232+RS485+USB接口。-YY系列和部分6K/6M系列板載無線wifi，支持選配；
⑸ 全系列涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
⑹ 全系列采用塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏；
3. 性能穩定
⑴ -40℃～80℃環境溫度；
⑵ 3.5V-5.5V寬電壓；
⑶ 7*24小時不斷電，≤0.3%故障率；
⑷ IP群組設置，MAC沖突檢測；
⑸ U盤超強識讀，U盤延長線≤15m穩定傳輸；
⑹ 單核架構，雙核性能。相較五代產品，大幅提升刷新率和各項性能；
⑺ 配套SM16188模組時強烈推薦六代系列產品，性能更佳。
4. 信息安全
⑴ 支持節目播放監看；
⑵ 支持iLEDCloud/iLEDSys信息發布云平臺（國家等保三級認證），具備嚴格的節目審核管控體系；
5. 定制開發
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等；
⑵ 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發。
6. 六代產品滿足各種應用場景
公交車、出租車、警用車等各種車載LED顯示系統
高鐵站、地鐵站、機場、汽車站等各種交通誘導LED顯示系統
限速標志牌、可變情報板、龍門架等高速公路LED顯示系統
道路情報板、違章車輛警示牌、交通路口指示燈等LED顯示系統
醫院、政府等辦公大廳LED顯示系統
銀行、郵政、移動等LED顯示系統
體育彩票、福利彩票、街道店鋪等各種營業網點LED顯示系統
社區媒體、停車場、加油站等公共服務場所LED顯示系統
揚塵在線、氣象信息等環境監測LED顯示系統
各類生產線管理、指揮調度中心LED顯示系統
自動售票機、智能電控柜、通道匝機等各種設備配套LED顯示系統
......
六代產品以核心科技承繼了大型LED集群顯示系統和定制開發項目上的優勢地位！
六代產品延續了仰邦科技“激情 創新 定義完美顯示”的產品理念！
| 技術參數 | |
|---|---|
| 產品狀態 | 新版2020年10月投放市場，批量現貨供應 |
| 控制點數 |
單色16K/雙色16K/三基色16K點 |
| 顯示模式 | 單色 1024*16 512*32 |
| 存儲容量 | 4MByte |
| 節目數量 | 支持128個節目。特殊需求可定制擴展 |
| 區域數量 | 支持24個區域。特殊需求可定制擴展 |
| 區域類型 | 天氣區、圖文區、字幕區、動畫區、農歷區、時間區、模擬表盤區、正負計時區、傳感器區、炫酷字區 |
| 邊框顯示 | 節目炫彩邊框、區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/節目自適應/多種語言版本 |
| 顯示效果 | |
|---|---|
| 移動平滑性 | 文字左移不錯列，降低移動速度畫面不抖動，長屏左移亮度不損失； |
| 畫面穩定性 | 支持畫面移動速度任意調節； 刷新率高，畫面穩定； |
| 最佳視效帶載寬度 | 在最大寬度下均能保證最佳視效 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格的單色、雙基色、三基色LED顯示模組 |
| 列驅動IC |
支持74HC595、常規恒流芯片、雙鎖存芯片等各種主流LED驅動芯片；不支持PWM芯片 |
| 行譯碼IC | 支持74HC138行譯碼和無譯碼模組，暫不支持其它行譯碼芯片，后期陸續添加支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/32掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點 |
| 板載接口 | |
|---|---|
| 顯示接口 | 1組T08+2組T12+1組T75 |
| 通訊接口 | 無線4G+USB接口 |
| 傳感器接口 |
板載標配亮度/溫度/溫濕度傳感器接口、紅外遙控頭接口 |
| 重要功能 | |
|---|---|
| 通訊功能 |
支持無線4G通訊 支持U盤下載節目和屏幕參數，支持U盤配置4G和升級固件 |
| 節目群發功能 | 支持不同屏幕的節目自適應發布 |
| 節目播放控制 |
支持節目順序播放、節目定時播放 標配2位節目選擇接口，支持外部信號控制4個節目切換播放 |
| 節目播放監看 | 支持節目播放同步監看功能 |
| 繼電器開關 | 板載繼電器開關，支持軟件命令開關和定時自動開關屏幕 |
| 亮度調整功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 遙控器功能 | 支持節目選擇、畫面鎖定、亮度調整、屏幕開關機、屏幕測試 |
| 常規傳感器 | 支持溫度、溫濕度傳感器的便捷接入和顯示；支持亮度傳感器的便捷接入 |
| Modbus環境傳感器 |
支持風速、風向、空氣質量、噪聲、大氣壓力、光照、負氧離子等各類環境傳感器 支持氧氣、二氧化碳、二氧化硫等各類氣體傳感器，支持雷達測速、水位、雨量、土壤等各類傳感器 |
| 天氣預報功能 | 支持國內國外天氣預報，國外超過21000個城市，國內支持到所有縣區 |
| 信息動態刷新 | 不支持 |
| 語音播報功能 | 支持中文語音播報。可同步播報顯示內容，也可獨立播報其它內容。板載揚聲器接口，直接驅動帶載≤5W喇叭 (6AT&4G除外) |
| 屏參速配功能 | 支持屏幕配置參數的保存與回讀 |
| 任意排版功能 | 全能編輯器便捷支持蒙古文、希伯來文、阿拉伯文等任意排版規則，輕松實現橫屏豎排 |
| 二次開發 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發，最大程度滿足用戶的個性化定制 |
| 云應用和信息安全 |
提供配套的專業級云平臺發布軟件和手機App，通過國家信息安全等級保護三級認證 具備用戶實名認證、多級角色權限管理、節目編輯/審核/發布、顯示屏自適應節目發布等功能 具備遠程LED顯示屏管理功能、顯示屏狀態監測功能，具備節目發布報表生成、屏幕信息在線監控、應急多級審核機制的信息安全保障功能 |
| 系統升級和維護 | |
|---|---|
| 平臺升級維護 | iLEDCloud云平臺和iLEDSys平臺支持在線升級； |
| 固件升級功能 | 支持底層軟件在線升級，極大方便了系統開發、維護和功能升級，
為客戶有效節約成本，降低項目風險； |
|
電氣參數 |
|
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 額定功率 | ≤10W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 | 精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝； |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧。 |
| 終端管理和自動控制 | |
|---|---|
| 網絡通訊 | 支持局域網和互聯網 |
| 管理設備 | PC、Android、ios等智能終端設備 |
| 遠程控制 | 系統參數配置、節目發送更新、節目播放控制、亮度自動調整、定時開關顯示屏 |
| 節目群發 | 支持不同屏幕的節目自適應發布 |
| 管理軟件 |
LedshowTW圖文編輯軟件（PC軟件） Ledshow手機APP（Android版、ios版） 支持云管理：iLEDCloud信息發布云平臺、 iLEDSys信息發布平臺（企業版/獨立布署） |
