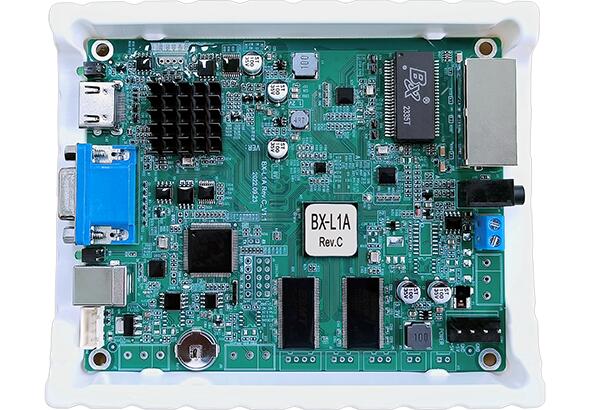

BX-L1A是一款板卡型的視頻控制器。板載HDMI輸入接口和VGA輸入接口，其功能和性能指標相當于OVP-K2，方便在LED顯示屏內（狹小空間范圍）與各種安卓盒子、智慧網關、工業主板等配套應用。
支持視頻縮放；
支持HDMI視頻輸入或VGA信號輸入；
最大帶載131萬像素，寬度≤3840，高度≤2500；2千兆網口輸出；
板載多種功能接口：HDMI輸入+VGA輸入+5W音頻輸出+USB配置+亮度傳感器+RS485；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
訂單熱線：
0512-36912677/88/99
支持設備輸出信號的開啟和關閉；
支持自定義分辨率；
支持點對點輸入與輸出；
支持對輸入視頻源畫面進行截取、局部顯示；
支持輸入自適應信號源分辨率；
支持輸出自適應顯示屏參數配置；
支持快捷靈活的色溫調節；
支持輸出信號熱備份；
可預存8種用戶模式供用戶快速調用；
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級。
視頻輸入：支持HDMI視頻信號輸入和VGA信號輸入，支持輸入、輸出分辨率任意設置
音頻輸入：支持HDMI輸入音頻信號
音頻輸出：支持兩種模式的音頻輸出。一種是通過板載5W音頻輸出接口，其中2芯端子支持本地5W喇叭直接接入，3.5mm音頻接口支持本地功放接入；
另一種是通過千兆網線同步傳輸聲音信號至遠端屏幕，通過多功能卡的音頻輸出信號接入功放。
擴展功能：板載5W音頻輸出接口和亮度傳感器接口，在諸多應用場景中，可省去多功能卡，精簡系統，降低成本。
板載RS485接口（選配），便于前端設備對后級顯示屏進行亮度調節、播放畫面控制、開機/關機等進行命令操控。
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
| 視頻輸入源 | ||
|---|---|---|
| HDMI×1 | VESA標準：1920x1080@60Hz向下兼容，HDMI 1.4 | |
| VGA×1 | VESA標準：UXGA@60Hz向下兼容 | |
| 視頻輸出端口 | ||
|---|---|---|
| NET×2 |
2千兆網口輸出，通過網線連接LED顯示屏，直連接收卡； 最大帶載131萬像素，寬度≤3840，高度≤2500； |
|
| 音頻輸入輸出端口 | |
|---|---|
| HDMI音頻 | HDMI視頻輸入內嵌 |

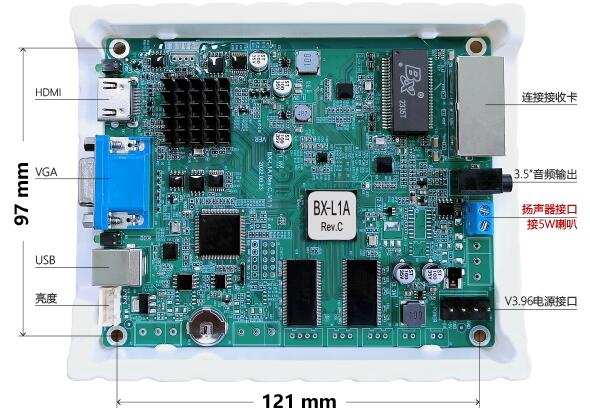

| AUDIO_OUT | 板載5W音頻輸出接口，其中2芯端子支持本地5W喇叭直接接入，3.5mm音頻接口支持本地功放接入 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| RS485/ RS232 | RS485接口（可選配為RS232接口） | |
| 重要功能 | |
|---|---|
| 通訊功能 | 支持串口通訊，完成相關參數設置和功能配置，完成對LED顯示屏的參數設置 |
| 畫面截取功能 |
支持對輸入視頻源畫面進行截取、局部顯示 |
| 點對點功能 | 支持點對點信號輸出模式的開啟和關閉 |
| 亮度調整 | 支持100級亮度調整 |
| EDID設置 | 支持HDMI、VGA信號自定義輸入分辨率 |
| VGA校正 | 支持VGA調整和VGA ADC校正 |
| 輸出控制 | 支持輸出信號的開啟和關閉 |
| 色溫調節 |
預設自然、偏暖、偏冷三種顯示效果，用戶亦可自定義色溫 |
| 用戶模式 | 支持預存≤8個用戶模式，支持便捷的場景切換 |
| 熱備份功能 |
支持輸出畫面熱備份功能 |
| 工廠復位 |
支持恢復出廠設置 |
| 系統升級和維護 | |
|---|---|
| 固件升級功能 |
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險 |
| 電氣參數 | |
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 最大功率 | ≤10W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對LED控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對接收卡的電源端子和網口進行靜電放電抗擾度檢測 |
| 浪涌沖擊抗擾度 |
對LED控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 |
精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝 |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧 |
