專業配套出租車載LED后窗透明屏，滿足小型透明屏和貼膜屏在各種場景下的配套應用。多重工業級品控保障，超強圖像解碼性能，便捷支持網絡控制、信息集群發布和云管理。標配wifi，支持手機APP； 選配BX-4G01，選配GPS。

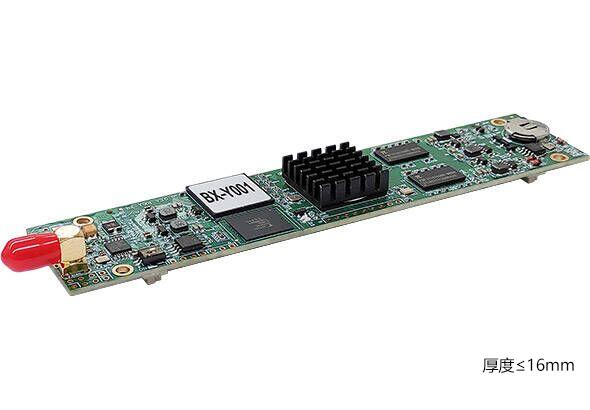

一屏一卡，小型化設計，超高集成度。 板厚≤16mm；
硬件配置、帶載指標和技術性能全面等同于BX-Y08A；
總像素≤128K點（與驅動芯片和掃描方式相關），支持16組RGB數據信號，存儲容量4GByte；
板載2個60pin高密度連接器（母座），包含數據顯示接口、通訊接口和各種外設擴展接口；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
訂單熱線：
0512-36912677/88/99
BX-Y001播放器專業配套出租車載LED后窗透明屏
符合 《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》
1. 小型化設計，超高集成度
⑴ 硬件配置、帶載指標和技術性能全面等同于BX-Y08A；

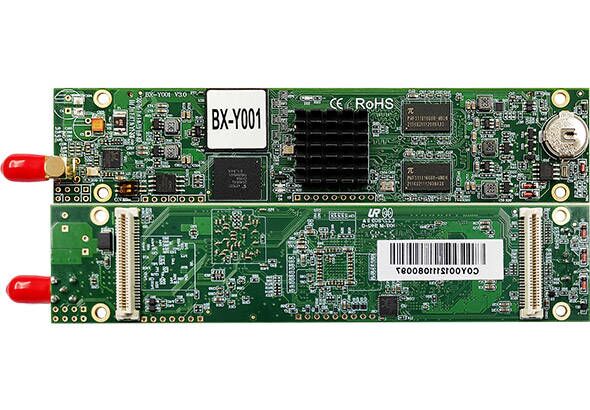

⑵ 采用10層PCB，版面尺寸148.5×32mm
⑶ 采用2組60pin工業級板對板高密度接插件接口，四角與HUB鏍柱鎖緊，防塵防震，具有高穩定性和高可靠性；
2. 擴展接口豐富
BX-Y001播放器板載2個60pin高密度連接器（母座），包含數據顯示接口、通訊接口和各種外設擴展接口：
⑴ 支持16組RGB顯示數據信號；
⑵ 支持全通訊擴展接口
板載標配無線wifi，支持手機APP；
支持100M網口擴展；
支持RS232/RS485串口擴展；
支持2組USB擴展信號，其中1組可用于4G通訊接口，配套BX-4G01；
⑶ 支持亮度、溫度、溫濕度傳感器擴展接口；
⑷ 支持立體聲音頻輸出信號。選配中英文語音播報功能，滿足項目語音需求；
⑸ 支持倒車/剎車/左轉燈/右轉燈等行車信號接入；
⑹ 支持各種工作指示燈接口擴展。
3. 多重工業級品控保障，性能穩定
⑴ -40℃～80℃環境溫度；
⑵ 3.5V-5.5V寬電壓；
⑶ 7*24小時不斷電，≤0.3%故障率；
⑷ IP群組設置，MAC沖突檢測；
⑸ 涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
| 技術指標 | |
|---|---|
| 產品狀態 | 2020年12月投放市場，批量現貨供應 |
| 控制點數 | 總像素≤128K點（與驅動芯片和掃描方式相關），支持16-20組RGB數據信號 |
| 硬件配置 | 1GHz雙核處理器、512MB DRAM，1080P高清硬解碼播放 |
| 存儲容量 | 標配4GByte |
| 節目數量 | 不限 |
| 區域數量 | 支持32個區域。特殊需求可定制擴展 |
| 區域類型 |
天氣區、圖文區、字幕區、視頻區、農歷區、時間區、模擬表盤、正負計時、傳感器區、動態區、網絡數據分區 |
| 邊框顯示 | 區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/節目自適應/多種語言版本 |
| 顯示效果 | |
|---|---|
| 節目分區 | 支持節目任意位置和數量開窗分區，支持區域層疊，支持256級透明顯示效果 |
| OSD功能 | 支持32bit真彩OSD，支持視頻區和圖文區疊加播放，支持256級透明顯示效果 |
| 顯示特效 | 豐富的3D特技、炫彩字幕、炫動背景、炫彩邊框等 |
| 移動平滑性 | 圖文/字幕畫面移動超級平滑，最大帶載點數下左移速度可達180點/秒 |
| 支持播放媒體 | |
|---|---|
| 視頻格式 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常見視頻格式 |
| 音頻格式 | 支持mp3, wav, wma, ogg, ape, acc等常見音頻格式 |
| 圖片格式 | 支持bmp, jpg, png, gif等常見圖片格式 |
| 文本格式 | 支持txt, rtf, word, excel等 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格單雙色和全彩LED顯示模組 |
| 列驅動IC | 支持74HC595、常規恒流芯片、雙鎖存芯片、PWM芯片等主流LED驅動芯片 |
| 行譯碼IC | 支持行譯碼和無譯碼模組，支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/64掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點，適配各種規格模組 |
| RGB信號 | 支持RGB信號線序靈活定義 |
| 擴展接口 | |
|---|---|
| 顯示數據信號 | 支持16-20組RGB數據信號 |
| 擴展通訊接口 | 支持100M網口擴展，支持RS232/RS485串口擴展，支持BX-4G01配套 |
| 擴展音頻接口 | 支持立體聲音頻輸出信號 |
| 擴展傳感器接口 | 支持亮度、溫度、溫濕度傳感器接入 |
| 擴展節目選擇接口 | 標配4位節目選擇接口，支持外部信號控制16個節目切換播放。亦可用作“倒車/剎車/左轉燈/右轉燈”等行車信號接入 |
| 擴展USB接口 | 支持U盤即插即播，也可導入播放；U盤延長線≤7.5m穩定傳輸 |
| 其它擴展接口 | 支持各種工作指示燈 |
| 重要功能 | |
|---|---|
| 語音播報功能 | 選配支持中英文語音播報功能，滿足項目語音需求； |
| 通訊功能 |
支持局域網和互聯網通訊，IP在線配置和群組設置，MAC沖突和IP沖突自動檢測； 標配無線wifi，支持手機APP；選配BX-4G01，選配GPS。 |
| 節目播放控制 | 支持節目順序播放、節目定時播放；支持緊急通知； 板載4位節目選擇接口，支持外部信號控制16個節目切換播放 |
| 截屏監視功能 | 支持對節目播放的當前顯示畫面進行截屏監看 |
| 旋轉顯示功能 | 支持90°/180°/270°屏幕旋轉顯示功能 |
| 區域復制功能 | 支持區域復制功能 |
| 亮度調整功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 傳感器接入功能 |
通過擴展傳感器接口，支持亮度、溫度、溫濕度傳感器接入 |
| 天氣預報功能 | 支持國內國外天氣預報，國外超過21000個城市，國內支持到所有縣區 |
| 信息動態刷新 |
支持32個動態區域，支持信息實時刷新 |
| 多屏同步功能 |
支持多個播放器在播放相同節目信息時，保持播放畫面實時同步的功能 |
| 背景音樂功能 | 支持節目背景音樂 |
| 網絡流媒體播放 | 支持HLS、RTSP和RTMP協議的網絡流媒體的播放 |
| 日志記錄功能 |
包含通訊日志和節目播放日志。 每條通訊日志包含發起方、發生時間、相關事件、相關參數及通訊結果。每條節目播放日志包含節目名稱和播放時間。 |
| 加密認證功能 |
支持對播放器設置通訊密碼； 支持SSL/TLS加密協議，保障通訊信息安全。支持數字簽名認證技術，保障素材傳輸正確和安全。 |
| 數據庫連接功能 | 支持連接mySQL、SQL server格式的數據庫，自動獲取數據并顯示 |
| 網絡數據分區功能 | 通過服務器端URL并指定字段，動態獲取JSON文件數據和JSON字段值 |
| 二次開發 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等； 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發，最大程度滿足用戶個性定制功能的開發和拓展。 |
| 云應用和信息安全 |
支持并提供配套的專業級云平臺發布軟件，通過國家信息安全等級保護三級認證。 支持配套的云平臺微信小程序，支持移動端設備便捷完成信息的編輯和發布，同時保障信息安全。 具備用戶實名認證、多級角色權限管理、節目編輯/審核/發布、顯示屏自適應節目發布等功能； 具備遠程LED顯示屏管理功能、顯示屏狀態監測功能，具備節目發布報表生成、屏幕信息在線監控、應急多級審核機制的信息安全保障功能。 |
| 系統升級和維護 | |
|---|---|
| 平臺升級維護 | iLEDCloud云平臺和iLEDSys平臺支持在線升級 |
| 固件升級功能 |
支持底層軟件和FPGA固件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險 |
| 電氣參數 | |
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 最大功率 | ≤10W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 |
精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求 |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧 |
| 終端管理和自動控制 | |
|---|---|
| 網絡通訊 | 支持局域網和互聯網 |
| 管理設備 | PC、Android、ios等智能終端設備 |
| 遠程控制 | 系統參數配置、節目播放控制、節目發送更新、亮度自動調整、定時開關顯示屏 |
| 管理軟件 |
LedshowYQ多媒體編輯軟件（PC軟件）、Ledmedia 手機APP 支持云管理：iLEDCloud信息發布云平臺、iLEDCloud微信小程序、 iLEDSys信息發布平臺（企業版/獨立布署） |
| 文件名稱 | 技術說明 | 下載次數 | 下載 | 網盤下載 |
|---|---|---|---|---|
|
LedSuite APP 簡單使用教程
版本號：20231116 |
12328 | |||
|
多屏幕模式教程
版本號：20231205 |
5276 | |||
|
單屏模式和多屏模式屏幕設置教程
版本號：20231205 |
9356 | |||
|
BX-Y001規格書
版本號：20220425 |
3399 |
