支持MQTT物聯網協議。多重工業級品控保障，超強圖像解碼性能，便捷支持網絡控制、信息集群發布和云管理。選配wifi套件，選配4Gu4，選配GPS。
一屏一卡，適用于小型門楣屏、車載屏和信息動態刷新屏。
總像素≤64K點：512*128，寬度≤1024，板載4組75接口；
存儲容量4GByte，支持USB擴展至256GB；
板載紅外遙控器、亮度、溫度、溫濕度傳感器接口；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
訂單熱線：
0512-36912677/88/99
BX-Y播放器傾心打造“多場景 ? 全功能”大工程LED顯示屏項目專用控制器
符合 《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》
BX 播放器獨特優勢
支持 MQTT協議，無縫鏈接物聯網平臺
內置 LNUX 系統。不死機，不掉線，更安全
1. 多項技術領先行業
⑴ 雙模播放技術領先行業
Y2E /Y3E /Y5E雙模播放器支持外部視頻源獨立播放（同步模式）和本地節目信息獨立播放（異步模式），也支持外部視頻源信號與本地信息混合播放（同異步混播模式），
支持三種模式的手動切換和定時切換。
Y2E /Y3E /Y5E雙模播放器支持外部視頻源信號的全屏自適應縮放和節目分區自適應縮放。
⑵ 超長屏帶載技術領先行業
BX-Y播放器攻克“LED顯示屏受分辨率限制帶載寬度≤2048點”的行業技術難題，輕松帶載LED超長屏。
Y1L /Y2L帶載寬度≤4096點，Y1 /Y2帶載寬度≤8192點，Y3帶載寬度≤16384點，Y3E帶載寬度≤19200點，Y5E帶載寬度≤30720點。
⑶ 畫面移動技術領先行業
BX-Y播放器攻克“LED顯示屏圖文/字幕畫面左移卡頓、抖動、左移速度慢”的行業技術難題，其圖文/字幕畫面移動超級平滑。
多款產品在最大帶載點數下左移速度達180點/秒；
⑷ Y08A /Y1A /Y3A支持中英文語音播報功能，滿足項目語音需求；
⑸ Y08A /Y1A /Y3A兼容安防行業主流技術平臺協議和市場主流交通信號設備協議，免二次開發。
⑹ 適配各類環境監測傳感器
⑺ 高集成度，高性價比
BX-Y播放器板載各類傳感器接口、繼電器開關和4位節目選擇接口，板載wifi和4G電路，集成度高，通訊穩定。
⑻ 更多強大功能不及贅述，詳見“規格參數->重要功能”版塊
⑼ 支持iLedCloud/iLEDSys信息發布云平臺和iLedCloud微信小程序，提供更多強大功能和便捷服務，保障信息安全。
強大云平臺和系統遠程升級核心技術為大中型LED全彩屏集群項目保駕護航！
2. 接口豐富
⑴ 多數產品標配無線wifi (Y04/Y08除外) ，支持手機APP；
⑵ 多數產品板載無線4G電路設計，支持靈活選配4G，選配GPS；
⑶ 多數產品標配板載紅外遙控器、亮度、溫度/溫濕度傳感器接口 (Y3E/Y5E除外)，
Y2L /Y2 /Y3 /Y3E /Y5E采用USB-RS485轉接線或配套BX-VMF多功能卡，可連接各種環境監測傳感器；
⑷ 全系列產品標配1路音頻輸出接口，標配1-2個USB接口；
⑸ Y08A/Y1A/Y3A板載全功能接口，包含各類常規傳感器接口和RS485環境傳感器接口、繼電器開關、4位節目選擇接口；
⑹ Y08A/Y1A/Y3A板載全通訊接口，標配網口+RS485/RS232串口+RS485傳感器接口+USB接口+WiFi接口。
3. 性能穩定
⑴ -40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率；
⑵ 全系列電路板涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
⑶ 裸板播放器全系列采用塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏；
⑷ 通訊穩定不掉線。所有通訊接口和輸入輸出接口嚴格抗靜電和抗浪涌設計。
4. 資質完備
⑴ 全系列產品通過CE、CQC測試和認證，獲得CE、CQC認證證書；
⑵ 全系列產品的各項技術指標通過第三方機構檢測并出具檢測報告。符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》；
⑶ 全系列控制軟件通過專業軟件評測中心測試并出具測試報告，獲得相關的軟件著作權。產品各項功能符合《T COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》。
⑷ 全系列產品通過歐盟ROHS檢測，并出具檢測報告。
⑸ iLedCloud信息發布云平臺通過國家信息安全等級保護三級認證，獲得認證證書。
5. 信息安全
⑴ 支持日志記錄功能，包含通訊日志和節目播放日志；
⑵ 支持節目播放截屏監視功能；
⑶ 支持 SSL/TLS 加密協議，保障通訊信息安全。 支持數字簽名認證技術，保障素材傳輸正確和安全。
⑷ 支持iLEDCloud/iLEDSys信息發布云平臺（國家等保三級認證），具備嚴格的節目審核管控體系；
⑸ 支持iLEDCloud微信小程序，支持移動端設備便捷完成信息的編輯和發布，同時保障信息安全。
6. 定制開發
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等；
⑵ 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發。
⑶ 支持32個動態區域，支持信息實時刷新。
⑷ 支持數據庫連接功能。支持連接mySQL、SQL server格式的數據庫，自動獲取數據并顯示。
⑸ 支持網絡數據分區功能。通過服務器端URL并指定字段，動態獲取JSON文件數據和JSON字段值。
7. BX-Y播放器產品滿足各種場景應用
智慧燈桿LED顯示屏
道路擁堵情報板、違章車輛警示牌、交通路口指示燈等智慧交通LED顯示屏
限速標志牌、可變情報板、龍門架等高速公路LED顯示屏
高鐵站、地鐵站、機場、汽車站等各種交通誘導LED顯示屏
公交車、出租車等各種車載廣告LED顯示屏
市政、街區、醫院、學校等智慧城市LED顯示屏
社區、廣場、樓宇等各類戶外媒體 LED信息發布屏
銀行、醫院、郵政、電信、移動、政府等大廳信息發布LED顯示屏
銀行、郵政、電信、移動等營業廳門楣LED顯示屏
酒店、商場、專柜等宣傳展示類LED顯示屏
揚塵在線、氣象信息等環境監測LED顯示屏
超長型LED顯示屏
......
BX-Y播放器以持續創新和深厚沉淀承繼了大型LED集群顯示系統和定制開發項目上的優勢地位！
BX-Y播放器秉承了仰邦科技“激情 創新 定義完美顯示”和“匠心 品位 恒久”的產品理念！
| 技術指標 | |
|---|---|
| 產品狀態 | 2018年4月投放市場，批量現貨供應 |
| 控制點數 | 總像素≤64K：512*128，寬度≤1024 |
| 硬件配置 | 1GHz雙核處理器、512MB DRAM，1080P高清硬解碼播放 |
| 存儲容量 | 標配4GByte，支持USB擴展至256GB |
| 節目數量 | 不限 |
| 區域數量 | 支持32個區域。特殊需求可定制擴展 |
| 區域類型 |
天氣區、圖文區、字幕區、視頻區、農歷區、時間區、模擬表盤、正負計時、傳感器區、動態區、網絡數據分區 |
| 邊框顯示 | 區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/節目自適應/多種語言版本 |
| 顯示效果 | |
|---|---|
| 節目分區 | 支持節目任意位置和數量開窗分區，支持區域層疊，支持256級透明顯示效果 |
| OSD功能 | 支持32bit真彩OSD，支持視頻區和圖文區疊加播放，支持256級透明顯示效果 |
| 顯示特效 | 豐富的3D特技、炫彩字幕、炫動背景、炫彩邊框等 |
| 移動平滑性 | 圖文/字幕畫面移動超級平滑，最大帶載點數下左移速度可達600點/秒 |
| 支持播放媒體 | |
|---|---|
| 視頻格式 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常見視頻格式 |
| 音頻格式 | 支持mp3, wav, wma, ogg, ape, acc等常見音頻格式 |
| 圖片格式 | 支持bmp, jpg, png, gif等常見圖片格式 |
| 文本格式 | 支持txt, rtf, word, excel等 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格三基色LED顯示模組 |
| 列驅動IC | 支持74HC595、常規恒流芯片、雙鎖存芯片、PWM芯片等主流LED驅動芯片 |
| 行譯碼IC | 支持行譯碼和無譯碼模組，支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/64掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點，適配各種規格模組 |
| RGB信號 | 支持RGB信號線序靈活定義 |

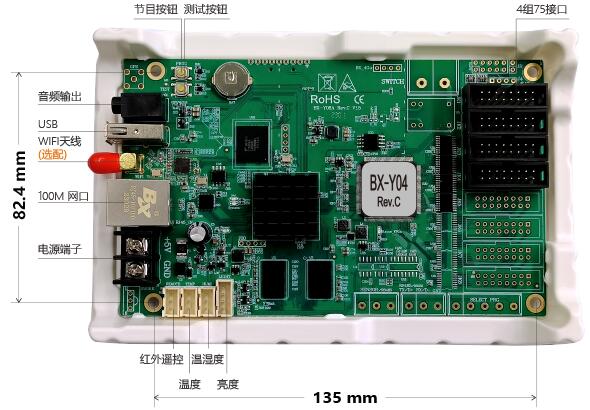

| 板載接口 | |
|---|---|
| 顯示輸出接口 | 4組75接口 |
| 通訊接口 | BX-Y04：100M網口+USB接口， BX-Y04(wifi)：100M網口+USB+WiFi接口； 選配4Gu4，選配GPS |
| 音頻接口 | 1路AUDIO輸出 |
| 傳感器接口 | 板載紅外遙控器、亮度、溫度、溫濕度傳感器接口 |
| USB接口 | 支持U盤即插即播，也可導入播放；U盤延長線≤7.5m穩定傳輸 |
| 重要功能 | |
|---|---|
| 通訊功能 |
支持單機直連、局域網和互聯網通訊。支持MQTT物聯網協議 選配無線wifi，支持手機APP，滿足無線局域網絡應用； 選配4Gu4，選配GPS |
| 網絡自檢 | IP在線配置和群組設置，MAC沖突和IP沖突自動檢測 |
| 節目播放控制 | 支持節目順序播放、節目定時播放；支持緊急通知 |
| 截屏監視功能 | 支持對節目播放的當前顯示畫面進行截屏監看 |
| 旋轉顯示功能 | 支持90°/180°/270°屏幕旋轉顯示功能 |
| 區域復制功能 | 支持區域復制功能 |
| 繼電器開關 | 不支持 |
| 亮度調整功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 遙控器功能 | 支持節目點播、音量調整、亮度調整、屏幕開關機、屏幕測試等 |
| 常規傳感器 |
板載紅外遙控頭、亮度、溫度、溫濕度傳感器接口 |
| Modbus環境傳感器 | 不支持 |
| 天氣預報功能 | 支持國內國外天氣預報，國外超過21000個城市，國內支持到所有縣區 |
| 信息動態刷新 |
支持32個動態區域，支持信息實時刷新 |
| 語音播報功能 | 不支持 |
| 多屏同步功能 |
支持多個播放器在播放相同節目信息時，保持播放畫面實時同步的功能 |
| 背景音樂功能 | 支持節目背景音樂 |
| 網絡流媒體播放 | 支持HLS、RTSP和RTMP協議的網絡流媒體的播放 |
| 日志記錄功能 |
包含通訊日志和節目播放日志 每條通訊日志包含發起方、發生時間、相關事件、相關參數及通訊結果。每條節目播放日志包含節目名稱和播放時間 |
| 加密認證功能 | 支持對播放器設置通訊密碼； 支持SSL/TLS加密協議，保障通訊信息安全。支持數字簽名認證技術，保障素材傳輸正確和安全 |
| 數據庫連接功能 | 支持連接mySQL、SQL server格式的數據庫，自動獲取數據并顯示 |
| 網絡數據分區功能 | 通過服務器端URL并指定字段，動態獲取JSON文件數據和JSON字段值 |
| 二次開發 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發，最大程度滿足用戶的個性化定制 |
| 云應用和信息安全 |
提供配套的專業級云平臺發布軟件和手機App，通過國家信息安全等級保護三級認證 具備用戶實名認證、多級角色權限管理、節目編輯/審核/發布、顯示屏自適應節目發布等功能 具備遠程LED顯示屏管理功能、顯示屏狀態監測功能，具備節目發布報表生成、屏幕信息在線監控、應急多級審核機制的信息安全保障功能 |
| 系統升級和維護 | |
|---|---|
| 平臺升級維護 | iLEDCloud云平臺和iLEDSys平臺支持在線升級 |
| 固件升級功能 |
支持底層軟件在線升級，極大方便了系統開發、維護和功能升級；為客戶有效節約成本，降低項目風險 |
| 電氣參數 | |
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓）； 符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 額定功率 | ≤6W（選配4Gu4，≤10W） |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作； 符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求； 符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 |
精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝 |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧 |
| 終端管理和自動控制 | |
|---|---|
| 網絡通訊 | 支持局域網和互聯網 |
| 管理設備 | PC、Android、ios等智能終端設備 |
| 遠程控制 | 系統參數配置、節目播放控制、節目發送更新、亮度自動調整、定時開關顯示屏 |
| 管理軟件 |
Ledshow Suite（PC軟件）、LedSuite 手機APP |
