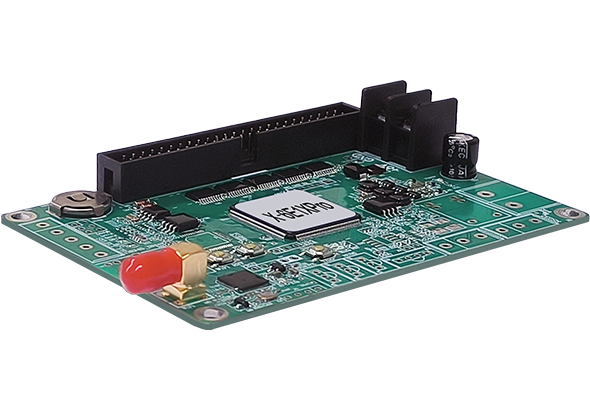

雙核超強性能wifi控制器，主要應用于大中型單雙色門楣屏。產品集成度高、信號靈敏度高、數據傳輸速度快，便于安裝和使用。支持AP和STA兩種模式。
外置天線，推薦無遮擋傳輸距離≤30m。不支持U盤；
支持256級灰度，32MByte；
支持炫彩字幕和炫動背景，支持視頻動畫，支持節目回讀；
板載溫度、溫濕度、亮度傳感器接口；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
訂單熱線：
0512-36912677/88/99
新六代X-6EXPro產品打造超強門楣屏WiFi控制器
符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》
1. 新六代X-6EXPro控制器的產品特點
⑴ 支持各種規格LED模組 (PWM除外)，支持智能描點
⑵ 支持256級灰度，32MByte
⑶ 支持炫彩字幕和炫動背景，支持視頻動畫，支持節目回讀
⑷ 支持4096*256超長超大帶載，小屏的顯示效果和刷新率等同于接收卡
⑸ 標配溫度、溫濕度、亮度傳感器接口
2. 性能穩定
⑴ -40℃～80℃環境溫度；
⑵ 3.5V-5.5V寬電壓；
⑶ 7*24小時不斷電，≤0.3%故障率；
⑷ 三防涂覆，工業品質
3. 信息安全
采取全新機制，保障WiFi密碼和信息發布更加安全。
| 技術參數 | |
|---|---|
| 產品狀態 | 2024年9月投放市場 |
| 控制點數 |
512K點；寬度≤2048 |
| 顯示模式 | 2048*256 |
| 存儲容量 | 32MByte |
| 節目數量 | 支持256個節目。特殊需求可定制擴展 |
| 區域數量 | 支持32個區域。特殊需求可定制擴展 |
| 區域類型 | 天氣區、圖文區、字幕區、炫彩字、素材區、農歷區、時間區、模擬表盤區、正負計時區 |
| 邊框顯示 | 節目炫彩邊框、區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/節目自適應/多種語言版本 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格LED顯示模組 |
| 列驅動IC |
支持74HC595、常規恒流芯片、雙鎖存芯片等各種主流LED驅動芯片；不支持PWM芯片 |
| 行譯碼IC | 支持74HC138行譯碼和無譯碼模組，支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/32掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點 |
| 板載接口 | |
|---|---|
| 顯示接口 | 1組50PIN接口 |
| 通訊接口 | 無線wifi |
| 傳感器接口 | 板載溫度、溫濕度、亮度傳感器接口 |
| 重要功能 | |
|---|---|
| 通訊功能 |
無線WiFi通訊，支持手機APP，支持AP和STA兩種模式，滿足無線局域網絡應用 |
| 通訊加密功能 | 每個控制器均可設置獨立的通訊密碼。設置密碼后，控制器僅支持加密通訊。密碼錯誤的情況下，拒絕所有非法連接。 |
| 節目播放控制 |
支持節目順序播放、節目定時播放 |
| 亮度調節功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 常規傳感器 | 支持溫度、溫濕度傳感器的便捷接入和顯示；支持亮度傳感器的便捷接入 |
| 天氣預報功能 | 支持國內國外天氣預報，國外超過21000個城市，國內支持到所有縣區 |
| 屏參速配功能 | 支持屏幕配置參數的保存與回讀 |
| 節目回讀功能 | 支持節目回讀 |
| 無線通訊 | |
|---|---|
| 通訊協議 | 數據無線透明傳輸； 支持TCP/IP/UDP網絡協議棧； 支持路由/橋接模式網絡構架； 支持802.11b/g/n無線標準； 支持心跳信號，wifi連接指示； |
| 傳輸距離 | ≤25M （實際應用LED控制器安裝在屏體內，建議傳輸距離≤15米） |
| 無線標準 | 802.11 b/g/n |
| 工作頻段 | 2.412GHz-2.484GHz |
| 配置天線 | 外置天線 |
| 系統升級和維護 | |
|---|---|
| 固件升級功能 | 支持底層軟件在線升級，極大方便了系統開發、維護和功能升級， 為客戶有效節約成本，降低項目風險； |
|
電氣參數 |
|
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 額定功率 | ≤5W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧。 |
| 配套軟件 | |
|---|---|
| PC編輯軟件 | Ledshow suite 軟件 |
| 手機APP軟件 | LedSuite 手機APP |
| 文件名稱 | 技術說明 | 下載次數 | 下載 | 網盤下載 |
|---|---|---|---|---|
|
底層軟件升級程序X-6EXPro系列
版本號：V20250520 |
299 | |||
|
X-6EXPro系列 規格書
版本號：20250227 |
764 |
