網絡適配性強，廣泛應用于各種小面積LED條形屏和LED集群顯示系統。
支持64級灰度，8MByte存儲容量，標配WiFi；
大幅提升畫面左移速度。支持視頻動畫，大幅提升全彩顯示效果；
板載100M網口+USB+WiFi接口，板載溫度/溫濕度和亮度傳感器接口；
U盤超強識讀，U盤延長線≤15m穩定傳輸；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
掃一掃，“購”驚喜
網絡適配性強，廣泛應用于各種小面積LED條形屏和LED集群顯示系統。
支持64級灰度，8MByte存儲容量，標配WiFi；
大幅提升畫面左移速度。支持視頻動畫，大幅提升全彩顯示效果；
板載100M網口+USB+WiFi接口，板載溫度/溫濕度和亮度傳感器接口；
U盤超強識讀，U盤延長線≤15m穩定傳輸；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
訂單熱線：
0512-36912677/88/99
新六代圖文控制器，“多場景 ? 全功能”，大工程LED顯示屏項目專用控制器
符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》
極簡控制，至美顯示
用新六代控制器，LED顯示屏更絢麗
新六代圖文控制器硬軟件全面升級
支持64/256級灰度，8/32MByte存儲容量
支持炫彩字幕和炫動背景，支持視頻動畫
大幅提升畫面左移速度，大幅提升全彩顯示效果
支持NTP校時功能，精準同步時間
⑴ 6MPro包含4款型號：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro標配WiFi。支持64級灰度，8MBtye存儲容量，大幅提升畫面左移速度
6MPro標配網絡增強功能
⑵ 6EXPro包含4款型號：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro選配WiFi。支持256級灰度，32MBtye存儲容量，大幅提升畫面左移速度
新增6E0XPro，替代6M3P/6M4P
⑶ 新增X-6EXPro雙核WiFi控制器，包含3款型號：X-6E0XPro /6E1XPro /6E2XPro
板載50PIN接口，主用于單雙色屏，超長超大帶載
支持256級灰度，32MBtye存儲容量
⑷ 新增X-VQ雙核WiFi控制器，包含6款型號：X-4VQ256 /4VQ512 /4VQ1024、X-8VQ256 /8VQ512 /8VQ1024
板載多組75接口，專用于全彩屏，超長超大帶載
支持256級灰度，32MBtye存儲容量
⑸ X-WQ單核WiFi控制器全面升級
板載多組T12或75接口，主用于中小型單雙色屏和全彩屏
支持64級灰度，4MB存儲容量
⑹ 6KPro、6XPro、6APro&4G都將大幅提升顯示效果，提升性能指標
新六代產品以持續創新和深厚沉淀承繼了大型LED集群顯示系統和定制開發項目上的優勢地位！
新六代產品秉承了仰邦科技“激情 創新 定義完美顯示”和“匠心 品位 恒久”的產品理念！
| 技術參數 | |
|---|---|
| 產品狀態 | 2024年9月投放市場 |
| 控制點數 |
單色16K/雙色16K/三色16K點 |
| 顯示模式 | 1024*16 512*32 336*48 256*64 |
| 存儲容量 | 8MByte |
| 節目數量 | 支持128個節目。特殊需求可定制擴展 |
| 區域數量 | 支持24個區域。特殊需求可定制擴展 |
| 區域類型 | 天氣區、圖文區、字幕區、炫彩字、素材區、農歷區、時間區、模擬表盤區、正負計時區、傳感器區、語音區 |
| 邊框顯示 | 節目炫彩邊框、區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/節目自適應/多種語言版本 |
| 顯示效果 | |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格的單色、雙基色、三基色LED顯示模組 |
| 列驅動IC |
支持74HC595、常規恒流芯片、雙鎖存芯片等各種主流LED驅動芯片；不支持PWM芯片 |
| 行譯碼IC | 支持常見行譯碼芯片，支持無譯碼模組 |
| 掃描類型 | 支持智能描點，支持靜態至1/32掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點 |
| 板載接口 | |
|---|---|

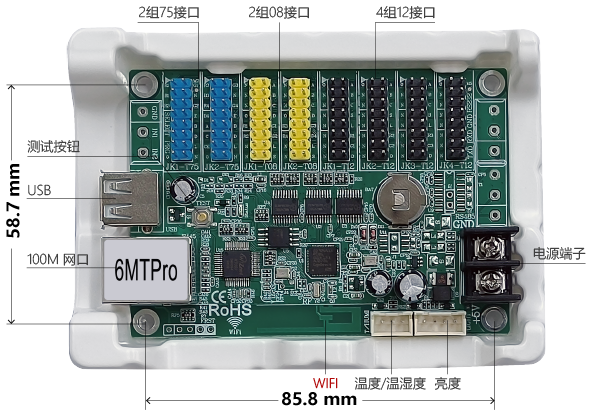

| 顯示接口 | 2 組 T75+2 組 T08+4 組 T12 |
| 通訊接口 | 板載100M網口+USB+WiFi接口 |
| 傳感器接口 |
標配亮度、溫度/溫濕度傳感器接口 |
| 重要功能 | |
|---|---|
| 通訊功能 |
支持單機直連、局域網和互聯網通訊； 支持U盤下載，U盤延長線≤7.5m穩定傳輸 |
| 通訊加密功能 | 每個控制器均可設置獨立的6位通訊密碼。設置密碼后，控制器僅支持加密通訊。密碼錯誤的情況下，拒絕所有非法連接。 |
| 網絡自檢 | IP在線配置和群組設置，MAC沖突和IP沖突自動檢測 |
| 網絡增強 | 隔離網絡無效數據，適應繁忙復雜網絡（含較多攝像頭），通訊更穩定 |
| 節目群發功能 | 支持不同屏幕的節目自適應發布 |
| 節目播放控制 | 支持節目順序播放、節目定時播放 |
| 節目播放監看 | 支持節目播放同步監看功能 |
| 繼電器開關 | 不支持 |
|
|
|
| 亮度調整功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 遙控器功能 | 支持節目選擇、畫面鎖定、亮度調整、屏幕開關機、屏幕測試 |
| 常規傳感器功能 | 支持溫度、溫濕度傳感器的便捷接入和顯示；支持亮度傳感器的便捷接入 |
| Modbus環境傳感器 | 不支持 |
| 天氣預報功能 | 支持國內國外天氣預報，國外超過21000個城市，國內支持到所有縣區 |
| 信息動態刷新 | 不支持 |
| 語音播報功能 | 不支持 |
| 屏參速配功能 | 支持屏幕配置參數的保存與回讀 |
| 任意排版功能 | 全能編輯器便捷支持蒙古文、希伯來文、阿拉伯文等任意排版規則，輕松實現橫屏豎排 |
| 二次開發 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發，最大程度滿足用戶的個性化定制 |
| 云應用和信息安全 |
提供配套的專業級云平臺發布軟件和手機App，通過國家信息安全等級保護三級認證 具備用戶實名認證、多級角色權限管理、節目編輯/審核/發布、顯示屏自適應節目發布等功能 具備遠程LED顯示屏管理功能、顯示屏狀態監測功能，具備節目發布報表生成、屏幕信息在線監控、應急多級審核機制的信息安全保障功能 |
| 系統升級和維護 | |
|---|---|
| 平臺升級維護 | iLEDCloud云平臺和iLEDSys平臺支持在線升級； |
| 固件升級功能 | 支持底層軟件在線升級，極大方便了系統開發、維護和功能升級，
為客戶有效節約成本，降低項目風險； |
|
電氣參數 |
|
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 額定功率 | ≤2W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 | 精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝； |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧。 |
| 終端管理和自動控制 | |
|---|---|
| 網絡通訊 | 支持局域網和互聯網 |
| 管理設備 | PC、Android、ios等智能終端設備 |
| 遠程控制 | 系統參數配置、節目發送更新、節目播放控制、亮度自動調整、定時開關顯示屏 |
| 節目群發 | 支持不同屏幕的節目自適應發布 |
| 管理軟件 |
Ledshow Suite圖文編輯軟件（PC軟件） |
| 文件名稱 | 技術說明 | 下載次數 | 下載 | 網盤下載 |
|---|---|---|---|---|
|
底層軟件升級程序 BX-6MPro系列
版本號：V20251026 |
1011 | |||
|
BX-6MPro系列 規格書
版本號：20240827 |
1368 |
