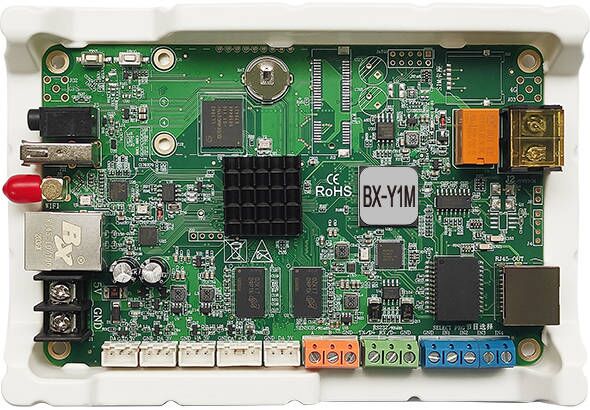

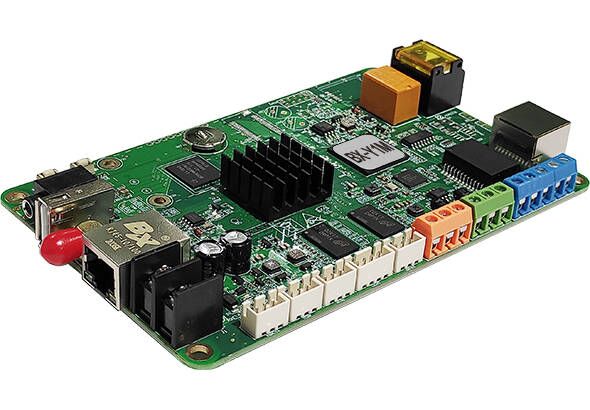

BX-Y1M產品專業適配Modbus工業設備和系統

符合《T/COEMA 103S-2019 異步LED顯示屏播放器通用技術要求》

Modbus控制器作為BX產品線的一個細小分支，主要包括6款型號：BX-6X1 /6X2 /6X3 /6X4-T12 /6X4-T08 /Y1M。

其中BX-Y1M主要用于全彩LED顯示屏、更大像素點數、更多參量數據的應用場合。

1. 專業性強

⑴  支持Modbus協議，便捷適配Modbus工業設備/DCS工業系統/環境數采儀等。與傳統應用系統對比，節省1臺工業計算機, 免去復雜的二次開發;

⑵  板載網口和RS485串口均支持Modbus協議。支持各通訊口同時發送信息, 適用各種工業現場;

⑶  Modbus控制器支持主機或從機兩種系統接入模式，支持Modbus協議的0x03、0x04、0x06和0x10功能碼。

     主機模式表示控制器為主機，主動去獲取設備數據；

     從機模式表示控制器為從機，被動接收Modbus設備傳輸?shù)臄?shù)據；

⑷  參量數據限制

     Modbus控制器RS485串口支持≤20個設備，Modbus控制器網口支持設備數量不限；

     BX-6X系列產品支持參量數據≤256個，BX-Y1M支持參量數據不限；

⑸  串口波特率

      BX-6X系列產品支持串口波特率：9600、57600，BX-Y1M支持更多串口波特率；

⑹  數據類型和數據運算

     數據類型支持ABCD / DCBA / BADC / CDAB四種解碼順序的單精度浮點型、有符號短整型、有符號長整型、無符號短整型、無符號長整型。

     數據運算支持 +、-、×、÷、%、1/n、a²、、等常用運算公式。

⑺  初始化設置

     根據需要選擇modbus RTU主機/從機模式、modbus TCP主機/從機模式，根據Modbus設備輸入相應的ID、IP、端口、功能碼、寄存器起始地址、超時時間、時間間隔、數據類型、數據高低位順序等。

⑻  數據的顯示樣式

     利用Ledshow軟件完成參量數據在LED屏幕上顯示樣式的排版設計。這個版塊的人性化設計和用戶操作體驗，我們將會進一步開發和提升。

2. 接口豐富，工藝精良

⑴ 板載全通訊接口：100M網口+RS485/RS232+USB+WiFi接口；

⑵ 板載各種常規傳感器接口和RS485環境傳感器接口、繼電器開關、節目選擇接口；

⑶ 全系列涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；

⑷  全系列采用塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏；

3. 多重工業級品控保障，性能穩定

⑴ -40℃～80℃環境溫度；

⑵ 3.5V-5.5V寬電壓；

⑶ 7*24小時不斷電，≤0.3%故障率；

⑷ IP群組設置，MAC沖突檢測；

⑸ 涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；

⑹ 隔離網絡無效數據，適應繁忙復雜網絡，通訊更穩定。
