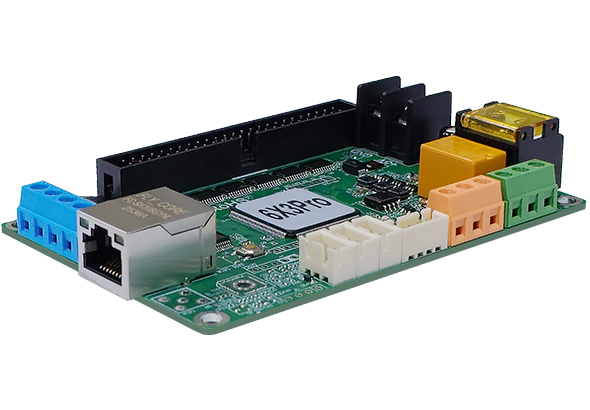

支持Modbus協議，無縫對接PLC工業設備，將各種規格LED顯示屏快速接入Modbus總線的工業設備和系統。免二次開發。
支持256級灰度，32MByte存儲容量。不支持USB接口；
支持視頻動畫，大幅提升顯示效果；
板載100M網口+RS232+RS485；
板載各類傳感器接口，板載繼電器開關；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
掃一掃，“購”驚喜
支持Modbus協議，無縫對接PLC工業設備，將各種規格LED顯示屏快速接入Modbus總線的工業設備和系統。免二次開發。
支持256級灰度，32MByte存儲容量。不支持USB接口；
支持視頻動畫，大幅提升顯示效果；
板載100M網口+RS232+RS485；
板載各類傳感器接口，板載繼電器開關；
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率。
訂單熱線：
0512-36912677/88/99
新六代圖文控制器，“多場景 ? 全功能”，大工程LED顯示屏項目專用控制器
符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》
新六代圖文控制器硬軟件全面升級
全系列支持64/256級灰度，支持視頻動畫，8/32MByte存儲容量
⑴ 6MPro包含4款型號：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro標配WiFi。支持64級灰度，8MBtye存儲容量，畫面左移平滑
6MPro標配網絡增強功能
⑵ 6EXPro包含4款型號：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro選配WiFi。支持256級灰度，32MBtye存儲容量，畫面左移超級平滑
新增6E0XPro，替代6M3P/6M4P
⑶ 新增X-6EXPro雙核WiFi控制器，包含3款型號：X-6E0XPro /6E1XPro /6E2XPro
板載50PIN接口，適用于各種門楣屏和動感燈箱屏，超長超大帶載，畫面左移超級平滑
支持256級灰度，支持視頻動畫，32MBtye存儲容量
⑷ 新增X-VQ雙核WiFi控制器，包含6款型號：X-4VQ256 /4VQ512 /4VQ1024、X-8VQ256 /8VQ512 /8VQ1024
板載多組75接口，適用于造型屏、動感燈箱屏和門楣彩屏，超長超大帶載，畫面左移超級平滑
支持256級灰度，支持視頻動畫，32MBtye存儲容量
⑸ X-WQ單核WiFi控制器全面升級
板載多組T12或75接口，主用于中小型單雙色屏和全彩屏
支持64級灰度，支持視頻動畫，4MB存儲容量
⑹ 6KPro、6XPro、6APro&4G都將大幅提升顯示效果，提升性能指標
新六代產品以核心科技承繼了大型LED集群顯示系統和定制開發項目上的優勢地位！
新六代產品延續了仰邦科技“激情 創新 定義完美顯示”的產品理念！
| 技術參數 | |
|---|---|
| 產品狀態 | 新版2025年10月投放市場，批量現貨供應 |
| 控制點數 |
單512K點；寬度≤2048 |
| 顯示模式 | 4096*256 |
| 存儲容量 | 32MByte |
| 節目數量 | 支持256個節目。特殊需求可定制擴展 |
| 區域數量 | 支持128個區域。特殊需求可定制擴展 |
| 區域類型 | 天氣區、圖文區、字幕區、動畫區、農歷區、時間區、模擬表盤區、正負計時區、傳感器區、炫酷字區 |
| 邊框顯示 | 節目炫彩邊框、區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 顯示效果 | |
|---|---|
| 移動平滑性 | 文字左移不錯列，降低移動速度畫面不抖動，長屏左移亮度不損失； |
| 畫面穩定性 | 支持畫面移動速度任意調節； 刷新率高，畫面穩定； |
| 最佳視效帶載寬度 | ≤1536點 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格的單色、雙基色、三基色LED顯示模組 |
| 列驅動IC |
支持74HC595、常規恒流芯片、雙鎖存芯片等各種主流LED驅動芯片；不支持PWM芯片 |
| 行譯碼IC | 支持74HC138行譯碼和無譯碼模組，暫不支持其它行譯碼芯片，后期陸續添加支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/32掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點 |
| 板載接口 | |
|---|---|
| 顯示接口 | 1組50PIN接口 |
| 通訊接口 | 板載100M網口+RS232+RS485接口；RS232通訊距離≤200m |
| 傳感器接口 |
標配亮度、溫度、溫濕度傳感器接口，標配RS485環境傳感器接口、紅外遙控頭接口 |
| 遠程開關接口 | 板載繼電器開關，支持遠程開關屏幕電源 |
| 重要功能 | |
|---|---|
| 通訊功能 |
支持局域網和互聯網通訊，支持RS232和RS485串行通訊； 板載網口和RS485串口均支持Modbus通訊協議。支持各通訊口同時發送信息，適用各種工業現場 |
| 網絡自檢 | IP在線配置和群組設置，MAC沖突和IP沖突自動檢測 |
| 節目群發功能 | 支持不同屏幕的節目自適應發布 |
| 節目播放控制 |
支持節目順序播放、節目定時播放 標配4位節目選擇接口，支持外部信號控制16個節目切換播放 |
| 繼電器開關 | 板載繼電器開關，支持軟件命令開關和定時自動開關屏幕 |
| 亮度調整功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 遙控器功能 | 支持節目選擇、畫面鎖定、亮度調整、屏幕開關機、屏幕測試 |
| 常規傳感器 | 支持溫度、溫濕度傳感器的便捷接入和顯示；支持亮度傳感器的便捷接入 |
| 天氣預報功能 | 支持國內國外天氣預報，國外超過21000個城市，國內支持到所有縣區 |
| 屏參速配功能 | 支持屏幕配置參數的保存與回讀 |
| 系統升級和維護 | |
|---|---|
| 固件升級功能 | 支持底層軟件在線升級，極大方便了系統開發、維護和功能升級，
為客戶有效節約成本，降低項目風險； |
|
電氣參數 |
|
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 額定功率 | ≤2W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 | 精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝； |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧。 |
