平安哨兵屏專用控制器，用于臨時道口的交通指示。
板載無線wifi，支持手機APP修改節目

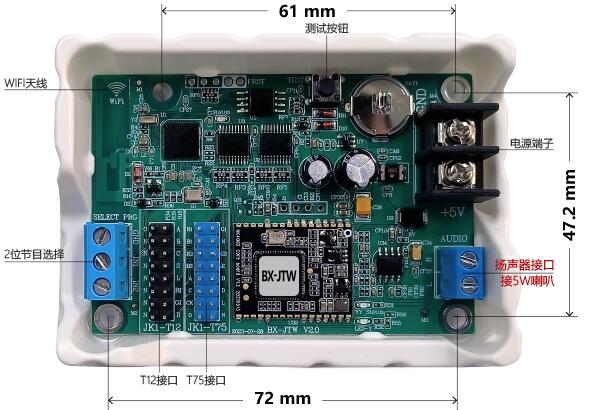

板載1組T12+1組T75顯示接口，支持橫屏豎接（Z型連線）功能，靈活擴展帶載高度
板載2位節目選擇；支持語音播報和分時段音量調節
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率
掃一掃，“購”驚喜
平安哨兵屏專用控制器，用于臨時道口的交通指示。
板載無線wifi，支持手機APP修改節目
板載1組T12+1組T75顯示接口，支持橫屏豎接（Z型連線）功能，靈活擴展帶載高度
板載2位節目選擇；支持語音播報和分時段音量調節
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率
訂單熱線：
0512-36912677/88/99
BX-JTW專業配套LED交通信號屏，滿足倒計時和綜合信息顯示
遵從GA/T508-2014《道路交通信號倒計時顯示器》國家標準
符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》
1. 專業性強
⑴ 板載無線wifi，支持手機APP修改節目
⑵ 板載2位節目選擇；支持語音播報和分時段音量調節
⑶ 板載1組T12+1組T75顯示接口，支持橫屏豎接（Z型連線）功能，靈活擴展帶載高度
⑷ 支持智能描點，便捷適配各種特殊模組和全彩模組
2. 多重工業級品控保障，性能穩定
⑴ -40℃～80℃環境溫度；
⑵ 3.5V-5.5V寬電壓；
⑶ 7*24小時不斷電，≤0.3%故障率；
⑷ 涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
⑸ 采用塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏；
| 技術參數 | |
|---|---|
| 產品狀態 | 新版2023年7月投放市場，批量現貨供應 |
| 控制點數 |
單色128K/雙色96K/三基色64K點，寬度≤2048； 單雙色屏高度≤384點，全彩屏高度≤768點 |
| 存儲容量 | 4MByte |
| 節目數量 | 支持128個節目 |
| 區域數量 | 支持8個區域 |
| 區域類型 | 天氣區、圖文區、字幕區、農歷區、時間區、模擬表盤區、正負計時區 |
| 邊框顯示 | 節目炫彩邊框、區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/節目自適應/多種語言版本 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格的單色、雙基色、三基色LED顯示模組 |
| 列驅動IC |
支持74HC595、常規恒流芯片、雙鎖存芯片等各種主流LED驅動芯片；不支持PWM芯片 |
| 行譯碼IC | 支持74HC138行譯碼和無譯碼模組，暫不支持其它行譯碼芯片，后期陸續添加支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/32掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點 |
| 板載接口 | |
|---|---|
| 顯示接口 | 1組T12+1組T75，支持橫屏豎接（Z型連線）功能，靈活擴展帶載高度 |
| 通訊接口 | 板載WiFi接口；支持手機APP |
| 節目選擇接口 | 標配2位節目選擇接口，支持外部信號控制4個節目切換播放 |
| 揚聲器接口 | 板載揚聲器接口，直接驅動帶載≤5W喇叭 |
| 重要功能 | |
|---|---|
| 通訊功能 |
板載無線wifi，支持手機APP修改節目，支持固件升級 |
| 亮度調整功能 | 16級亮度調整，支持分時段自動調亮 |
| 語音播報功能 | 支持中英文語音播報 |
| 屏參速配功能 | 支持屏幕配置參數的保存與回讀 |
| 系統升級和維護 | |
|---|---|
| 固件升級功能 |
支持App升級底層固件，極大方便了系統開發、維護和功能升級， |
|
電氣參數 |
|
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 額定功率 | ≤2W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 | 精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝； |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧。 |
| 終端管理和自動控制 | |
|---|---|
| 管理設備 | Android、ios等智能終端設備 |
| 管理軟件 |
Ledsuite 手機App（Android版、ios版） |
| 文件名稱 | 技術說明 | 下載次數 | 下載 | 網盤下載 |
|---|---|---|---|---|
|
LedSuite APP 簡單使用教程
版本號：20231116 |
11496 | |||
|
多屏幕模式教程
版本號：20231205 |
4869 | |||
|
單屏模式和多屏模式屏幕設置教程
版本號：20231205 |
8701 | |||
|
BX-JTW 規格書
版本號：20231012 |
1543 | |||
|
BX-JTW 用戶手冊
版本號：20231219 |
1389 |
