專業配套LED交通信號屏，滿足倒計時和綜合信息顯示。遵從GA/T508-2014《道路交通信號倒計時顯示器》國家標準，智能全自動跟隨交通信號燈狀態，無縫對接各種品牌交通信號機，免二次開發。
隔離網絡無效數據，適應繁忙復雜網絡，通訊更穩定
板載標配100M網口+RS485接口，選配4Gm，選配YYm

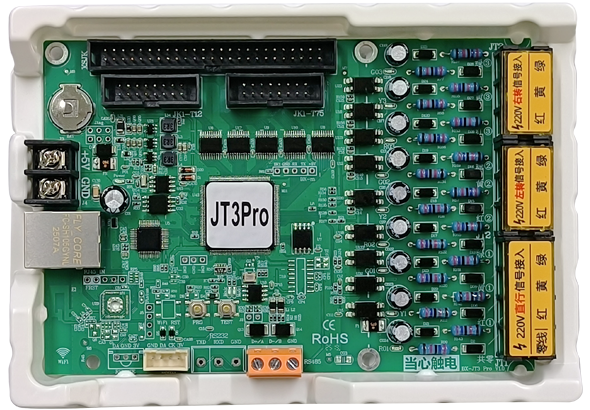

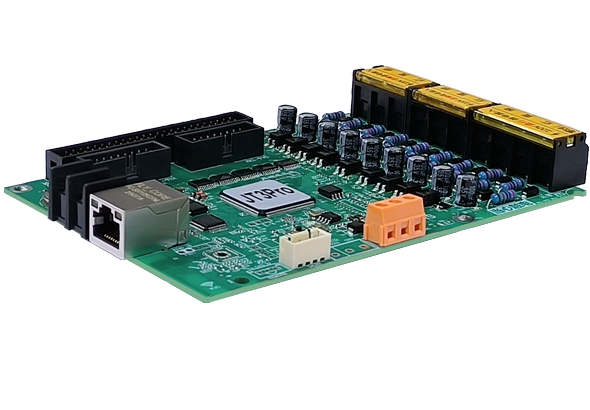

板載1組T12+1組T75+1組50PIN 顯示接口
支持9路220V交通燈信號接入，支持直行+左轉+右轉3組信號燈，適用于各種復雜交通道口
涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧
-40℃～80℃環境溫度，3.5V-5.5V寬電壓，7*24小時不斷電，≤0.3%故障率
訂單熱線：
0512-36912677/88/99
BX-JT產品專業配套LED交通信號屏，滿足倒計時和綜合信息顯示
遵從GA/T508-2014《道路交通信號倒計時顯示器》國家標準
符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》
1. 專業性強
⑴ 智能全自動跟隨交通信號燈狀態，無縫對接各種品牌交通信號機，免二次開發；
⑵ JT1支持3路220V交通燈信號接入，支持1組直行信號燈，多用于人行道口；
JT3支持9路220V交通燈信號接入，支持直行+左轉+右轉3組信號燈，適用于各種復雜交通道口；
⑶ 支持兩種系統接入模式：
A. 通過信號燈專用接口直連接入220V交通燈信號，自動跟隨交通信號燈變化，切換相應的LED信息顯示。即接即用，免去與各種交通信號機通訊協議的適配開發。
B. 通過100M網口或RS485接口與交通信號機連接，適配通訊協議，接收信號機指令切換相應的LED信息顯示。
⑷ 支持智能描點，便捷適配各種特殊模組和全彩模組。支持橫屏豎接（Z型連線）功能，靈活擴展帶載高度。
2. 接口豐富，工藝精良
⑴ 板載全通訊接口：100M網口+RS485；
⑵ 選配BX-4Gm模塊，支持4G無線通訊+中文語音播報；
⑶ 選配BX-YYm模塊，支持中英文語音播報功能，滿足項目語音需求；
⑷ 板載亮度傳感器接口，支持自動調亮和分時調亮；
⑸ 全系列涂敷UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧；
⑹ 全系列采用塑殼托架包裝，阻燃、環保、防靜電、耐高溫，直接上屏；
3. 多重工業級品控保障，性能穩定
⑴ -40℃～80℃環境溫度；
⑵ 3.5V-5.5V寬電壓；
⑶ 7*24小時不斷電，≤0.3%故障率；
⑷ IP群組設置，MAC沖突檢測；
⑸ U盤超強識讀，U盤延長線≤15m穩定傳輸；
⑹ 隔離網絡無效數據，適應繁忙復雜網絡，通訊更穩定。
| 技術參數 | |
|---|---|
| 產品狀態 | 新版2025年8月投放市場，批量現貨供應 |
| 控制點數 |
256K點；寬度≤2048 |
| 存儲容量 | 32MByte |
| 節目數量 | 支持256個節目。特殊需求可定制擴展 |
| 區域數量 | 支持32個區域。特殊需求可定制擴展 |
| 區域類型 | 天氣區、圖文區、字幕區、動畫區、農歷區、時間區、模擬表盤區、正負計時區、傳感器區、炫酷字區 |
| 邊框顯示 | 節目炫彩邊框、區域炫彩邊框 |
| 時鐘顯示 | 農歷、模擬表盤、中英文時鐘、正負計時 (均支持多組顯示) |
| 軟件功能 | 分組集群管理/多節目編輯/多區域顯示/節目自適應/多種語言版本 |
| 模組兼容性 | |
|---|---|
| 適配模組 | 各種規格的單色、雙基色、三基色LED顯示模組 |
| 列驅動IC |
支持74HC595、常規恒流芯片、雙鎖存芯片等各種主流LED驅動芯片；不支持PWM芯片 |
| 行譯碼IC | 支持74HC138行譯碼和無譯碼模組，暫不支持其它行譯碼芯片，后期陸續添加支持各種行譯碼芯片 |
| 掃描類型 | 支持智能描點，支持靜態至1/32掃描之間的任意掃描類型 |
| 模組空點 | 支持任意空點 |
| 板載接口 | |
|---|---|
| 顯示接口 | 1組T12+1組T75+1組50PIN |
| 通訊接口 | 板載100M網口+RS485 |
| 傳感器接口 |
板載亮度傳感器接口、RS485環境傳感器接口 |
| 信號燈專用接口 | 支持9路220V交通燈信號接入，支持直行+左轉+右轉3組信號燈，適用于各種復雜交通道口 |
| 重要功能 | |
|---|---|
| 通訊功能 |
支持局域網和互聯網通訊，支持RS485串行通訊； 選配4Gm模塊，支持4G無線通訊 |
| 網絡自檢 | IP在線配置和群組設置，MAC沖突和IP沖突自動檢測 |
| 網絡增強 | 隔離網絡無效數據，適應繁忙復雜網絡（含較多攝像頭），通訊更穩定 |
| 節目群發功能 | 支持不同屏幕的節目自適應發布 |
| 節目切換控制 |
兩種節目切換控制模式 ⑴ 直接接入220V交通燈信號，智能全自動跟隨交通信號燈狀態，切換相應的LED信息顯示 ⑵ 通過RS485接口或100M網口與交通信號機連接，接收信號機指令切換相應的LED信息顯示 |
| 亮度調整功能 | 16級亮度調整，支持三種亮度調整模式：手動調亮、分時段自動調亮和環境自適應調亮 |
| 亮度傳感器 | 支持亮度傳感器的便捷接入 |
| 天氣預報功能 | 支持國內國外天氣預報，國外超過21000個城市，國內支持到所有縣區 |
| 語音播報功能 | 選配YYm模塊，支持中英文語音播報。可同步播報顯示內容，也可獨立播報其它內容 |
| 屏參速配功能 | 支持屏幕配置參數的保存與回讀 |
| 任意排版功能 | 全能編輯器便捷支持蒙古文、希伯來文、阿拉伯文等任意排版規則，輕松實現橫屏豎排 |
| 二次開發 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系統的二次開發包，包括各種動態庫、通訊協議、測試例程等 支持JAVA/C/C++/C#/Delphi等主流編程語言，支持用戶在各種平臺進行二次開發，最大程度滿足用戶的個性化定制 |
| 系統升級和維護 | |
|---|---|
| 平臺升級維護 | iLEDCloud云平臺和iLEDSys平臺支持在線升級； |
| 固件升級功能 | 支持底層軟件在線升級，極大方便了系統開發、維護和功能升級，
為客戶有效節約成本，降低項目風險； |
|
電氣參數 |
|
|---|---|
| 工作電壓 |
5V（3.5V～5.5V寬工作電壓） 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 額定功率 | ≤2W |
|
環境適應性 |
|
|---|---|
| 環境溫度 |
環境溫度-40℃～80℃穩定工作 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
| 防鹽霧等級 |
滿足海邊500米使用環境要求 符合《T COEMA 102S-2018 異步無灰度LED 顯示屏控制器（卡）通用技術要求》，C級達標 |
|
電磁兼容性 |
|
|---|---|
| 無線電騷擾 |
對控制器的電源端子、網口和串口進行無線電騷擾檢測 符合《GB/T 9254.1-2021 信息技術設備、多媒體設備和接收機電磁兼容第一部分發射要求》定義的騷擾限值 |
| 靜電放電抗擾度 |
對控制器的網口、串口、USB口、傳感器接口、I/O控制接口進行浪涌沖擊檢測 |
| 浪涌沖擊抗擾度 |
對控制器的電源端子和網口進行浪涌沖擊檢測 通過《GB/T 17626.5-2019 電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》試驗等級4級，測試電壓4KV的測試 |
|
品質保障 |
|
|---|---|
| 品質標準 |
7*24小時不斷電，故障率≤0.3% |
| 結構防護 | 精制塑殼托架，滿足絕緣、防腐、防靜電、耐高低溫、阻燃、環保等要求，直接上屏安裝； |
| 表面防護 | 所有元器件表面涂覆UV三防膠，國標雙85防護等級，防塵、防潮、防靜電、防鹽霧。 |
| 終端管理和自動控制 | |
|---|---|
| 網絡通訊 | 支持局域網和互聯網 |
| 管理設備 | PC、Android、ios等智能終端設備 |
| 遠程控制 | 系統參數配置、節目發送更新、節目播放控制、亮度自動調整 |
| 節目群發 | 支持不同屏幕的節目自適應發布 |
| 管理軟件 |
Ledshow Suite圖文編輯軟件（PC軟件） |
